Un cardan agricole qui casse en pleine saison peut immobiliser votre tracteur et votre outil pendant plusieurs jours. Pourtant, beaucoup d’exploitants achètent encore cette pièce essentielle sans vérifier les critères de compatibilité : cannelures, longueur utile, catégorie et couple admissible. Résultat : une pièce incompatible, une usure prématurée ou un risque mécanique réel au moment de l’attelage.
Choisir un arbre de transmission agricole adapté ne relève pas du hasard ni du simple catalogue produit. Cela suppose une méthode de vérification concrète, menée à l’atelier avant toute commande. Vous devez mesurer, comparer et contrôler plusieurs paramètres techniques entre votre tracteur, votre outil porté et la pièce que vous envisagez d’acheter.
Ce guide vous transmet les étapes de vérification indispensables pour éviter l’erreur de dimensionnement, sécuriser votre matériel et prolonger la durée de vie de votre cardan. Chaque critère est présenté comme une action que vous pouvez reproduire sur votre exploitation, avec les repères techniques nécessaires pour décider en toute autonomie.
Bien choisir son cardan agricole
Choisir un cardan agricole adapté suppose de vérifier quatre critères techniques dans cet ordre : la compatibilité des cannelures entre la prise de force du tracteur et les extrémités du cardan, la longueur utile entre le tracteur et l’outil porté, la catégorie et le couple admissible en fonction de la puissance de votre tracteur et de l’outil utilisé, puis les dispositifs de sécurité et la qualité de fabrication. Un seul critère mal évalué peut entraîner une pièce incompatible, une casse prématurée ou un danger mécanique au travail.
Les critères de choix à vérifier avant d’acheter un cardan agricole
- Compatibilité des cannelures : vérifier le nombre et le profil des cannelures côté tracteur et côté outil porté.
- Longueur utile : mesurer la distance entre la prise de force et l’entrée de l’outil, en position repliée et en extension maximale.
- Catégorie et couple admissible : choisir une catégorie adaptée à la puissance du tracteur et au type d’outil porté (broyeur, faucheuse, herse).
- Sécurité et qualité : contrôler la présence et l’état des protections, des chaînes anti-rotation et de la qualité des composants.
Selon une fiche sécurité du ministère de l’Agriculture produite par Cemagref en 2010, le dimensionnement d’une transmission à cardans, ses caractéristiques courantes incluant couple nominal transmissible, vitesse de rotation et longueurs minimale et maximale en charge. Cette approche individuelle signifie qu’aucun cardan n’est universel : chaque couple tracteur-outil impose ses propres contraintes techniques.
Un cardan mal dimensionné expose votre exploitation à trois risques concrets : une incompatibilité physique qui rend la pièce inutilisable dès le montage, une usure prématurée des croisillons ou du tube coulissant qui provoque la casse en pleine saison, et un risque mécanique lié à une protection absente ou inadaptée. Pour savoir comment choisir un cardan agricole, il faut donc combiner vérification mécanique et évaluation de la qualité avant toute commande.
La méthode de choix repose sur une logique simple : vous partez de la prise de force de votre tracteur pour vérifier les cannelures, vous mesurez ensuite la distance jusqu’à l’entrée de votre outil porté, puis vous identifiez la catégorie et le couple adaptés à votre usage. Chaque étape peut être menée à l’atelier avec un mètre ruban, une clé et la documentation technique de votre matériel.
Qu’est-ce qu’un cardan agricole et à quoi sert-il ?

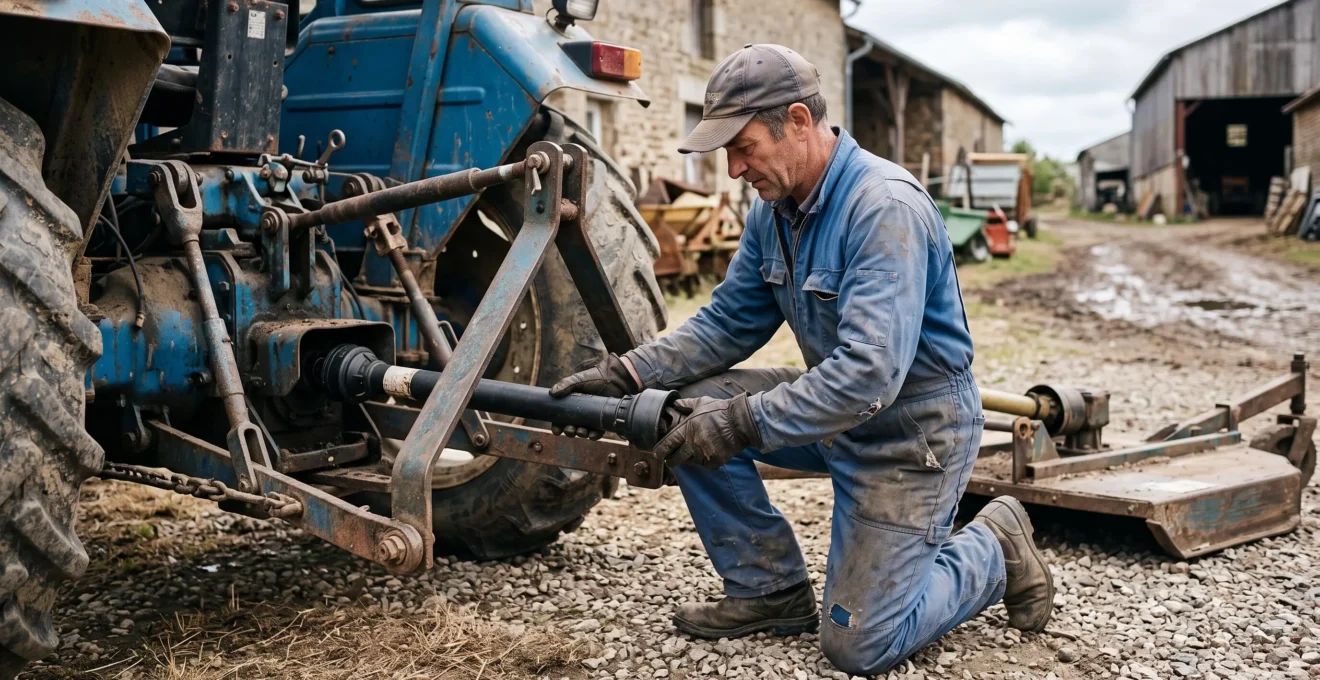

Un cardan agricole, également appelé arbre de transmission à cardans, est une pièce mécanique qui transmet la rotation de la prise de force du tracteur vers l’outil porté ou traîné. Il assure la continuité du mouvement entre deux arbres désalignés, permettant ainsi d’actionner des machines comme un broyeur, une faucheuse, une herse rotative ou un épandeur sans que l’outil soit motorisé de façon autonome.
Cette transmission repose sur un principe articulé : le cardan se compose de deux tubes télescopiques reliés par des croisillons, aussi appelés croix de cardan ou joints de cardan. Ces croisillons permettent au mouvement de passer même lorsque l’angle entre le tracteur et l’outil varie, notamment lors des virages ou des changements de relief. Un cardan complet comprend donc un tube intérieur, un tube extérieur coulissant, deux mâchoires d’extrémité avec cannelures, des croisillons de liaison, un carter de protection et des chaînes anti-rotation.
Le rôle de la prise de force dans la transmission
La prise de force, abrégée PDF, est un arbre cannelé situé à l’arrière du tracteur et entraîné par le moteur. Sa fonction est de transmettre la puissance motrice vers les outils qui nécessitent une rotation continue : faucheuse rotative, ensileuse, vis de distribution, broyeur ou mélangeur. Sans prise de force, ces outils resteraient inertes même attelés au tracteur.
La prise de force tourne à une vitesse standardisée, généralement 540 ou 1000 tours par minute selon le type de tracteur et d’outil. Le cardan se connecte directement sur cette prise de force côté tracteur, et sur l’arbre d’entrée de l’outil côté machine. Cette double connexion impose une compatibilité stricte : le nombre de cannelures, le profil de l’arbre et le diamètre doivent correspondre aux deux extrémités, sans quoi le cardan ne peut être monté ou transmet mal le couple.
Un cardan bien dimensionné permet de travailler en toute sécurité sur des distances variables entre le tracteur et l’outil, notamment lorsque l’outil est relevé en position transport ou abaissé en position de travail. Cette capacité de coulissement du tube télescopique explique pourquoi la longueur utile constitue un critère de choix aussi important que les cannelures.
Quelle catégorie et quelle longueur de cardan pour votre matériel ?
La compatibilité mécanique d’un cardan agricole repose sur trois paramètres mesurables : le nombre et le profil des cannelures aux deux extrémités, la longueur utile entre le tracteur et l’outil porté, et la catégorie de cardan associée au couple transmissible. Chaque paramètre doit être vérifié avant toute commande pour éviter une pièce incompatible ou sous-dimensionnée.
Vérifier les cannelures et la compatibilité avec la prise de force
Les cannelures sont les rainures longitudinales situées sur l’arbre de la prise de force du tracteur et sur l’arbre d’entrée de l’outil porté. Leur rôle est d’assurer la transmission du couple sans glissement : les mâchoires du cardan s’emboîtent sur ces cannelures pour transmettre la rotation de façon solidaire.
Vous devez vérifier deux points avant d’acheter un cardan : le nombre de cannelures et leur profil. Les prises de force agricoles courantes utilisent des profils à 6, 21 ou 20 cannelures selon la puissance du tracteur et la norme d’origine. Un cardan équipé de mâchoires à 21 cannelures ne peut pas se monter sur une prise de force à 6 cannelures, et inversement. Cette vérification peut être réalisée à partir des caractéristiques de la prise de force et de l’arbre d’entrée de l’outil, en identifiant notamment le nombre et le profil des cannelures ainsi que les dimensions prévues par le fabricant. En cas de doute, reportez-vous aux notices du tracteur et de l’outil plutôt que de choisir un embout uniquement à partir d’une mesure approximative.
Certains systèmes proposent des composants interchangeables pour adapter la transmission à différentes configurations. En revanche, l’utilisation d’un simple manchon adaptateur sur la prise de force pour compenser une incompatibilité de cannelures est à éviter : elle peut réduire la résistance mécanique, modifier la protection de la prise de force et provoquer des vibrations. Il est préférable de choisir un arbre de transmission et des embouts directement adaptés au tracteur et à l’outil, conformément aux prescriptions du fabricant.
Mesurer la longueur utile entre tracteur et outil porté
La longueur utile d’un cardan correspond à la distance entre la sortie de la prise de force du tracteur et l’arbre d’entrée de l’outil porté, mesurée dans deux positions : tracteur et outil en position rapprochée maximale (virage serré, outil relevé) et en position éloignée maximale (ligne droite, outil abaissé en travail). Un cardan trop court risque de se déboîter en extension, un cardan trop long peut heurter le tracteur ou l’outil en compression.

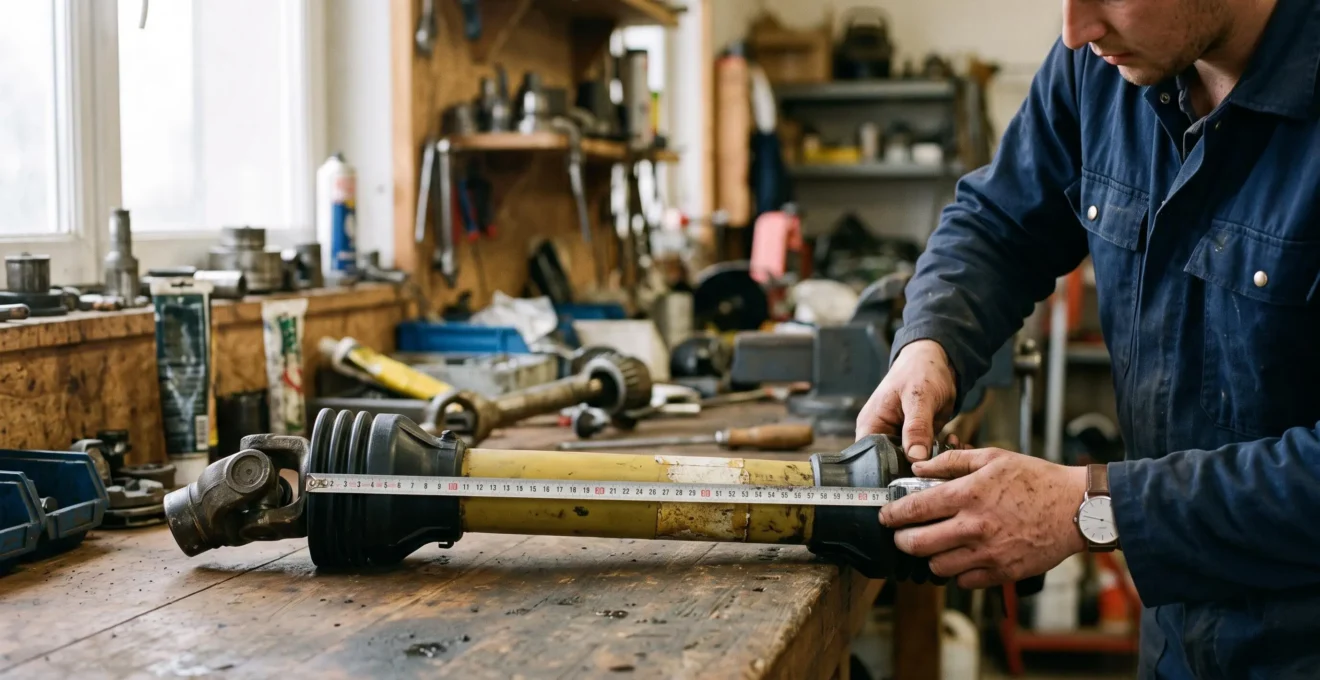

Pour mesurer cette longueur, positionnez votre outil en configuration de travail, tracteur à l’arrêt et prise de force débrayée. Mesurez la distance entre le centre de la prise de force et le centre de l’arbre d’entrée de l’outil, puis vérifiez également les positions de relevage, de braquage et de travail susceptibles de modifier cette distance. Le cardan doit couvrir la plage de fonctionnement sans atteindre une compression excessive ni perdre un recouvrement suffisant entre les profils coulissants. Les longueurs minimale et maximale admissibles ainsi que le coulissement nécessaire doivent être vérifiés à partir de la documentation du fabricant du cardan et de l’outil.

La plupart des cardans agricoles sont livrés en longueur standard et doivent être ajustés par coupe avant montage. Cette opération suppose de respecter la longueur de recouvrement minimale entre le tube intérieur et le tube extérieur, généralement indiquée par le constructeur. Une coupe mal réalisée réduit la résistance mécanique du cardan et augmente le risque de rupture en charge.
Choisir la catégorie et le couple admissible selon l’outil
Les cardans agricoles sont classés en catégories standardisées qui correspondent à des plages de couple transmissible, exprimées en newtons-mètres. Cette classification permet d’adapter le cardan à la puissance du tracteur et à la résistance de l’outil porté. Un cardan sous-dimensionné casse sous l’effet du couple, un cardan sur-dimensionné coûte plus cher sans apporter de bénéfice technique.
Les catégories de cardans correspondent à des capacités de transmission différentes. Le choix ne peut toutefois pas être déterminé uniquement à partir de la puissance du tracteur ou du nom de l’outil. Il faut notamment tenir compte du couple à transmettre, de la vitesse de rotation, des caractéristiques de la machine entraînée, des conditions de travail et des prescriptions du fabricant.
Pour un broyeur, une faucheuse, une herse, un épandeur ou un outil plus fortement sollicité, partez donc de la puissance et de la vitesse de prise de force indiquées par le constructeur, puis vérifiez le couple admissible et la catégorie recommandée pour la liaison tracteur-machine. Lorsque l’outil fournit une référence ou une catégorie de transmission, celle-ci doit être privilégiée.
La documentation technique de votre outil porté indique généralement la catégorie de transmission recommandée et les caractéristiques à respecter. Si ces informations sont absentes, ne déduisez pas la capacité nécessaire à partir d’un simple pourcentage de marge : faites déterminer le couple transmissible requis à partir des caractéristiques du tracteur, de la machine, de la vitesse de prise de force et des conditions de fonctionnement. Le couple admissible du cardan doit rester compatible avec ces données.
Sécurité et qualité : comment éviter la casse et les accidents ?
Un cardan agricole est une pièce mécanique en rotation rapide qui présente un risque d’accident par happement si ses protections sont absentes, incomplètes ou endommagées. Ce risque n’est pas théorique : selon une enquête de la MSA menée en 2000-2001, arbres de transmission à cardans étudiés ayant subi une mise à longueur : 30 %, modification pouvant influencer la tenue du protecteur, et salariés agricoles décédés par happement : 7 entre 1996 et 2001. Choisir un cardan adapté suppose donc de vérifier les dispositifs de sécurité avant tout achat.
Risque mécanique réel : Selon la DREETS Auvergne-Rhône-Alpes, le protecteur de l’arbre de transmission à cardans doit assurer qu’aucune partie de l’arbre, des cardans, du limiteur de couple ou de la roue libre ne soit exposée au contact de l’opérateur. L’absence de protection ou une protection incomplète constitue une infraction au code du travail.
Protections de cardan et chaînes anti-rotation obligatoires
La transmission doit disposer d’un dispositif de protection adapté couvrant l’arbre et ses joints sur toute la longueur concernée, avec une protection appropriée côté tracteur et côté machine. Le bouclier de la prise de force et les carters de protection doivent empêcher l’accès aux éléments en rotation. Les parties extérieures de la protection doivent être conçues de manière à ne pas tourner avec l’arbre. Avant chaque utilisation, vérifiez l’état et la fixation de l’ensemble du dispositif de protection.
Les chaînes anti-rotation fixent les carters de protection au châssis du tracteur et de l’outil pour éviter qu’ils ne se mettent en rotation avec l’arbre. Une chaîne absente ou mal fixée laisse la protection tourner librement, ce qui annule son effet protecteur et expose l’opérateur au même risque qu’un cardan nu. Avant d’acheter un cardan, vérifiez que les chaînes sont livrées avec la pièce et que leurs points de fixation sont compatibles avec votre tracteur et votre outil.
Certains outils anciens ou importés peuvent ne pas disposer d’un point d’ancrage adapté au dispositif de protection. Dans ce cas, ne mettez pas la transmission en service tant que la protection n’est pas correctement fixée. Utilisez un système de fixation prévu ou validé pour cette configuration et, si une modification de la machine est nécessaire, faites-la réaliser selon les prescriptions du fabricant ou par un professionnel compétent. La protection doit rester immobilisée pendant la rotation de l’arbre.
Reconnaître un cardan de qualité durable

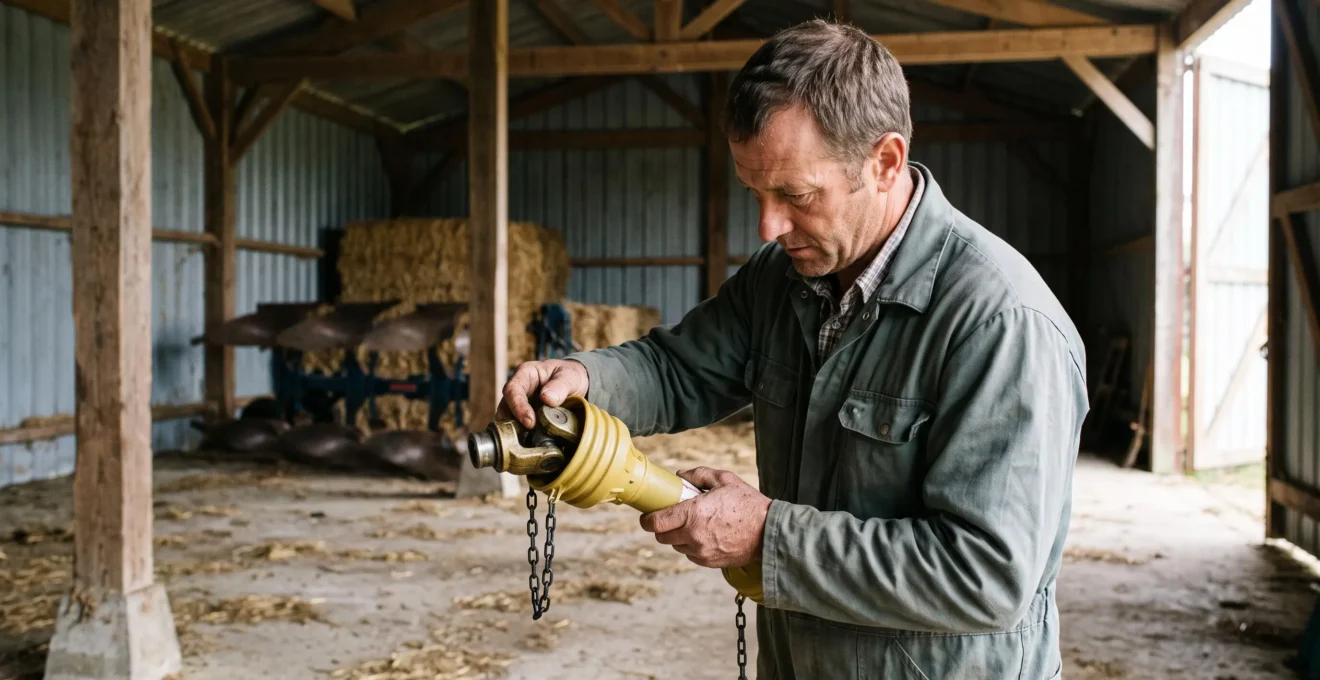

La qualité d’un cardan agricole se reconnaît à plusieurs indices observables avant achat : la finition des croisillons, l’épaisseur des tubes, la présence de graisseurs accessibles, la qualité des protections plastiques et la solidité des mâchoires d’extrémité. Un cardan bas de gamme présente souvent des croisillons aux soudures irrégulières, des tubes minces qui fléchissent sous contrainte, des protections en plastique fragile et des mâchoires mal usinées qui s’usent rapidement.
Les croisillons de cardan, aussi appelés croix de cardan, sont des pièces d’usure soumises à des contraintes importantes. Un croisillon de qualité est équipé de roulements à aiguilles graissables et dispose de graisseurs visibles sur chaque branche de la croix. L’absence de graisseur signifie que le croisillon est soit prégraissé à vie, soit non graissable, deux configurations qui réduisent la durée de vie de la pièce en usage intensif.
Les caractéristiques des tubes télescopiques participent directement à la capacité de transmission et à la résistance de l’arbre. Leur dimensionnement dépend toutefois de la série et du fabricant : il est donc préférable de vérifier les caractéristiques techniques publiées plutôt que de retenir une épaisseur minimale universelle. Contrôlez également l’état des profils coulissants, l’absence de déformation ou d’usure excessive et la conformité du tube avec le couple et la vitesse admissibles du cardan.
Un cardan bien entretenu peut fonctionner plusieurs saisons sans casse, à condition de respecter les opérations de graissage régulier et de contrôle visuel des croisillons et des protections. Pour prolonger la durée de vie de votre pièce, consultez ce guide sur l’entretien d’un cardan agricole, qui détaille les points de contrôle et la fréquence des interventions selon le type d’usage.
Bien acheter son cardan : les points à vérifier avant de commander
Avant de valider votre commande, vous devez vérifier une dernière fois l’ensemble des critères de compatibilité, de sécurité et de qualité pour éviter une pièce inadaptée ou dangereuse. Cette liste de contrôle vous permet de reprendre chaque paramètre dans l’ordre et de confirmer que le cardan que vous avez sélectionné correspond réellement à votre tracteur, à votre outil porté et à votre usage.
Liste de contrôle avant achat d’un cardan agricole
- Compatibilité des canneluresVérifiez que le nombre et le profil des cannelures du cardan correspondent à la prise de force de votre tracteur et à l’arbre d’entrée de votre outil porté. En cas de doute, mesurez le diamètre et comptez les cannelures visibles.
- Longueur utile mesuréeContrôlez que la longueur minimale et maximale du cardan couvrent la plage de distance entre tracteur et outil en position rapprochée et en position éloignée, avec une marge de sécurité suffisante pour éviter déboîtement ou compression.
- Catégorie et couple admissibleAssurez-vous que la catégorie du cardan correspond à la puissance de votre tracteur et au type d’outil porté, avec une marge de sécurité d’au moins 20 % sur le couple transmissible pour éviter une sollicitation permanente à la limite de rupture.
- Protections et chaînes anti-rotationVérifiez que le cardan est livré avec ses carters de protection complets et ses chaînes anti-rotation, et que les points de fixation sont compatibles avec votre tracteur et votre outil.
- Qualité des composantsContrôlez la finition des croisillons, l’épaisseur des tubes, la présence de graisseurs accessibles et la solidité des mâchoires d’extrémité pour évaluer la durabilité de la pièce.

Les erreurs fréquentes au moment de la commande concernent principalement la longueur : beaucoup d’exploitants mesurent uniquement la distance en position de travail et oublient de vérifier la position transport, ce qui provoque un cardan trop court dès le premier relevage de l’outil. Une autre erreur courante consiste à choisir un cardan bas de gamme pour économiser quelques dizaines d’euros, sans anticiper le coût caché d’une casse en pleine saison : immobilisation du matériel, perte de temps de travail et remplacement en urgence à un tarif souvent plus élevé.
Le choix d’un cardan adapté représente un investissement mesurable : une pièce de qualité correctement dimensionnée peut fonctionner plusieurs saisons sans casse, là où une pièce sous-dimensionnée ou bas de gamme nécessite un remplacement prématuré. Pour évaluer le juste prix selon la catégorie et la qualité, consultez cette page dédiée au budget à prévoir pour un cardan tracteur, qui compare les gammes disponibles et les critères de rapport qualité-durabilité.
Un cardan bien choisi sécurise votre saison de travail et réduit le risque de panne imprévue. En vérifiant méthodiquement chaque critère de compatibilité, de sécurité et de qualité avant l’achat, vous reprenez le contrôle de votre équipement et vous évitez de dépendre d’un discours commercial pour une décision technique que vous pouvez mener vous-même, à l’atelier, avec les mesures et les repères présentés dans ce guide.
L’autonomie technique passe aussi par une approche durable de votre matériel agricole : choisir une pièce compatible et de qualité, c’est participer à une gestion raisonnée de vos équipements et limiter le renouvellement prématuré de pièces d’usure. Cette démarche rejoint les principes d’une économie circulaire et agriculture durable, en privilégiant la durabilité et la réparabilité plutôt que le remplacement systématique.
Comment mesurer la longueur d’un cardan de tracteur avant de le remplacer ?
Mesurez la distance entre le centre de la prise de force du tracteur et le centre de l’arbre d’entrée de l’outil porté dans deux positions : tracteur et outil en position rapprochée maximale (virage serré, outil relevé) et en position éloignée maximale (ligne droite, outil abaissé en travail). La longueur minimale du cardan doit être inférieure à la mesure en position rapprochée, et la longueur maximale doit être supérieure à la mesure en position éloignée, avec une marge de sécurité d’au moins 5 cm de chaque côté.
Quelle catégorie de cardan choisir pour un broyeur ou une faucheuse ?
Pour un broyeur à axe horizontal ou un gyrobroyeur, privilégiez une catégorie intermédiaire ou renforcée adaptée à un tracteur de 50 à 100 ch, avec un couple admissible élevé pour absorber les chocs de coupe. Pour une faucheuse simple, une catégorie standard suffit pour un tracteur de 30 à 60 ch, avec un couple admissible modéré. Vérifiez toujours la documentation technique de votre outil pour connaître la catégorie recommandée par le fabricant.
Comment savoir si un cardan est compatible avec la prise de force de mon tracteur ?
Vérifiez le nombre et le profil des cannelures de votre prise de force en comptant les rainures longitudinales visibles sur l’arbre. Les prises de force agricoles courantes utilisent des profils à 6, 21 ou 20 cannelures selon la puissance du tracteur. Comparez ensuite ce profil avec les mâchoires d’extrémité du cardan : un cardan équipé de mâchoires à 21 cannelures ne peut pas se monter sur une prise de force à 6 cannelures, et inversement.
Quels sont les signes d’un cardan agricole de mauvaise qualité ?
Un cardan bas de gamme présente souvent des croisillons aux soudures irrégulières, des tubes minces qui fléchissent sous contrainte, des protections en plastique fragile et des mâchoires mal usinées qui s’usent rapidement. L’absence de graisseurs accessibles sur les croisillons et une faible épaisseur des tubes télescopiques (inférieure à 3 mm pour les catégories renforcées) sont également des indices de qualité insuffisante.
Comment éviter la casse d’un cardan agricole en pleine saison ?
Choisissez un cardan dont la catégorie et le couple admissible correspondent à la puissance de votre tracteur et au type d’outil porté, avec une marge de sécurité d’au moins 20 % pour éviter une sollicitation permanente à la limite de rupture. Respectez ensuite les opérations de graissage régulier des croisillons et contrôlez visuellement l’état des protections et des mâchoires avant chaque saison de travail intensif.
